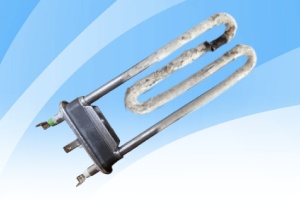

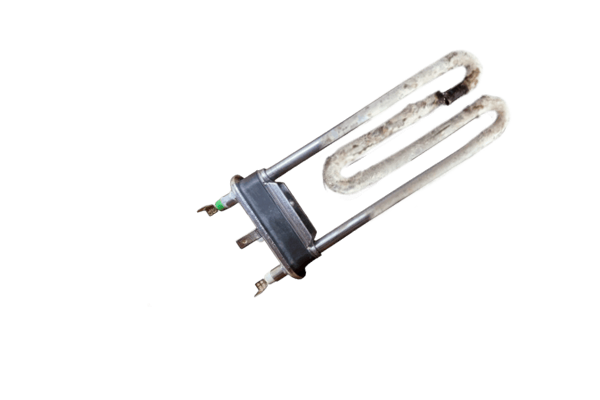

Как избежать коррозии ТЭНов?

Почему коррозия разрушает ТЭНы?

Коррозия трубчатых электронагревателей возникает вследствие электрохимического взаимодействия металлической оболочки с агрессивными компонентами рабочей среды. Жидкости с повышенным содержанием солей, в частности хлоридов и сульфатов, а также растворённый кислород, создают электролитическую среду, провоцирующую окисление металла. На поверхности ТЭНа формируются микрогальванические элементы: на анодных участках металл теряет электроны и переходит в раствор, тогда как на катодных зонах происходит восстановление ионов.

Интенсивность этих процессов резко возрастает в кислых или щелочных растворах — даже качественные марки нержавеющей стали способны потерять защитные свойства за несколько месяцев эксплуатации. Температурный фактор и влажность выступают дополнительными катализаторами: рост температуры среды и увеличение паросодержания многократно ускоряют окислительные реакции. В бытовых бойлерах с жёсткой водой незащищённый нагреватель быстро обрастает минеральными отложениями, под которыми развивается локальная питтинговая коррозия, способная за один-два сезона привести к сквозному поражению оболочки. Механические воздействия, такие как вибрация или наличие абразивных взвесей, также снижают эффективность защиты, повреждая пассивирующий оксидный слой.

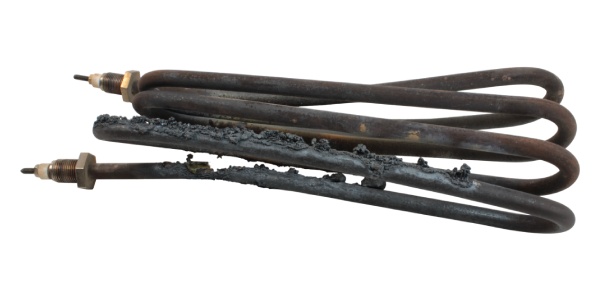

Коррозия трубки ТЭН

Виды защитных покрытий для ТЭНов

Для предотвращения коррозионного разрушения применяют многослойные изолирующие покрытия, создающие физический барьер между металлом и рабочей средой. Подбор оптимального решения определяется условиями эксплуатации нагревателя.

Никелирование (гальваническое)

Никелирование (гальваническое) характеризуется толщиной слоя 15–30 мкм, высокой адгезией (≥20 МПа), термостойкостью до 400°C и устойчивостью к pH 5–9. Однако этот метод не подходит для концентрированных кислот. Никелевое покрытие, нанесенное гальваническим методом, создает на поверхности ТЭНа плотный, однородный слой с кристаллической структурой, которая блокирует доступ агрессивных ионов к металлической основе. Благодаря высокой адгезии и низкой пористости, этот барьер эффективно противостоит воде, слабым щелочам и бытовым моющим средствам. Однако при контакте с концентрированными кислотами никель активно растворяется, образуя хлориды, что ограничивает его применение в химической промышленности. В бытовых условиях никелированные ТЭНы служат 5–7 лет, но требуют регулярной очистки от накипи, которая может локально разрушать защитный слой.

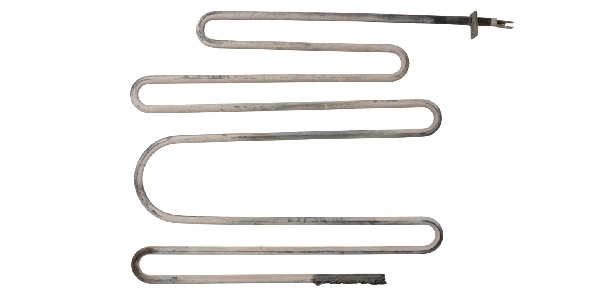

Разрушение ТЭНа вследствие ненадлежащего ухода

Керамические покрытия (Al₂O₃, ZrO₂)

Керамические покрытия (Al₂O₃, ZrO₂) имеют толщину 100–200 мкм, отличаются термостойкостью до 800°C и высокой износостойкостью. Керамика, напыленная плазменным методом, формирует на ТЭНах термостойкий «панцирь», способный выдерживать температуры до 800°C и механические нагрузки от абразивных частиц. Микропористая структура оксида алюминия (Al₂O₃) или циркония (ZrO₂) обеспечивает высокую теплопроводность, что снижает риск перегрева металлической основы. Такие покрытия незаменимы в промышленных печах для обжига керамики или реакторах, где ТЭНы контактируют с расплавами солей и шлаками. Например, в литейном производстве керамические ТЭНы работают в 3 раза дольше стальных аналогов.

Эмаль (стеклокерамика)

Эмаль (стеклокерамика) наносится слоем толщиной 80–150 мкм, обеспечивает пищевую безопасность и стойкость к хлоридам при температуре до 100°C. Основное ограничение — хрупкость при ударных нагрузках. Стеклокерамическая эмаль, наносимая методом напыления с последующим обжигом при 850—900°C, создает на поверхности ТЭНа гладкий, химически инертный слой. Покрытие соответствует требованиям пищевой безопасности по ГОСТ Р 51698–2000, что делает его идеальным для нагревателей, задействованных в пищевой промышленности. Однако при резких перепадах температуры или ударах эмаль растрескивается, обнажая металл, — поэтому такие ТЭНы не подходят для вибрационных установок. В умеренно агрессивных средах эмалированные нагреватели служат до 10 лет, но требуют защиты от механических повреждений при монтаже.

Фторполимеры (PTFE, PFA)

Фторполимеры (PTFE, PFA) наносятся слоем 25–50 мкм, отличаются инертностью к кислотам и щелочам и работают в диапазоне температур от −70°C до +260°C. Фторполимерные покрытия, такие как тефлон или фторопласт, формируются методом полимеризации при 350—400°C, образуя эластичную, химически инертную пленку толщиной от 25 мкм. Благодаря прочным связям углерода с фтором, эти материалы не реагируют даже с концентрированными кислотами и щелочами, что делает их незаменимыми в гальванических ваннах для нанесения хромовых покрытий или в фармацевтических реакторах, где требуется стерильность. Однако при температурах выше 260°C фторполимеры начинают разлагаться с выделением токсичных газов, поэтому их используют только в низко- и среднетемпературных процессах. Для повышения износостойкости в состав часто добавляют наполнители — например, 15–25% стекловолокна, что позволяет применять такие ТЭНы в установках с абразивными суспензиями.

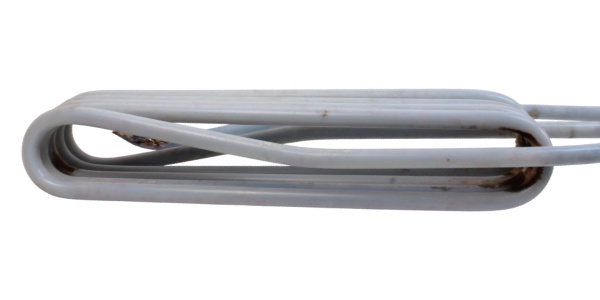

Коррозия трубки ТЭНа внутри фторопластовой оболочки вследствие недостаточной герметизации

Как выбрать покрытие нагревателя для разных условий?

Подбор защитного решения начинается с детального анализа параметров рабочей среды. Ключевыми факторами выступают химический состав жидкости, температурный режим и уровень механических нагрузок.

В системах с питьевой водой приоритет отдаётся никелированию или пищевой эмали, исключающим миграцию вредных веществ в теплоноситель. Для морской воды и концентрированных рассолов, насыщенных хлоридами, оптимальны титановые оболочки или фторполимерные покрытия, демонстрирующие высокую стойкость к ионам хлора. В химическом производстве, где возможны контакты с агрессивными реагентами, надёжную защиту обеспечивают керамические слои или фторопласты. В особо сложных условиях рекомендуется применять комбинированные многослойные системы, а для обслуживания использовать химические ингибиторы вместо абразивной очистки.

Технологии нанесения: от гальваники до плазмы

Процесс гальванического никелирования включает последовательное выполнение операций обезжиривания, травления в слабокислом растворе для создания микрошероховатости и электрохимического осаждения никеля при контролируемой плотности тока. Такой подход гарантирует формирование однородного слоя без дефектов адгезии.

Плазменное напыление керамики базируется на ионизации аргона в плазмотроне с получением высокотемпературного потока, расплавляющего керамический порошок. Ускоренные частицы материала внедряются в поверхность ТЭНа, создавая плотное покрытие с адгезией свыше 50 МПа.

Нанесение фторполимеров осуществляется методом распыления или погружения с последующей сушкой и высокотемпературным спеканием в инертной атмосфере. Азотная среда предотвращает окисление полимера, сохраняя его химическую инертность и обеспечивая формирование сплошной плёнки с пористостью менее 1%.

Часто задаваемые вопросы:

Итог

Долговечность ТЭНов напрямую зависит от грамотного подбора защитных решений. Глубокое понимание коррозионных механизмов и характеристик покрытий позволяет не только продлить ресурс нагревателя, но и повысить надёжность всей системы. Решение, принятое на основе анализа реальных условий эксплуатации, становится инвестицией в стабильность и экономическую эффективность оборудования.

На сегодняшний день не существует универсального покрытия, подходящего для всех сред. Каждый материал обладает определёнными преимуществами и ограничениями. Оптимальные результаты достигаются за счёт комбинирования технологий и применения дополнительных мер защиты, включая ингибиторы коррозии и системы мониторинга качества теплоносителя.

Профессиональный подход к защите ТЭНа объединяет теоретические знания о процессах коррозии с практическим опытом адаптации технологических решений под конкретные задачи. Только такой комплексный подход гарантирует длительную и безотказную работу нагревательного оборудования.
