Погружные колбовые нагреватели для гальваники

Конструкция и способ монтажа погружных нагревателей

Погружной нагреватель представляет собой кожух в виде заваренной с одной стороны трубы (колбы), в котором размещен нагревательный элемент из наборной керамики со спиралью открытого типа. На корпусе расположен знак, ограничивающий минимальный уровень погружения нагревателя в жидкость и указывающий на длину греющего участка. Со второй стороны установлен герметичный колпак с выводами контактной группы. Он выполнен из пропилена, а прокладки — из резины, все материалы устойчивы к действию агрессивных жидкостей и их паров.

Устанавливаются колбовые нагреватели в ванну методом погружения вертикально в направлении сверху вниз. Это позволяет беспрепятственно и без слива жидкости извлекать их для замены.

Виды материалов корпусов колбовых нагревателей

Температура вышеописанных процессов может достигать 150°С, что требует использования высокопрочных и стойких к нагреванию материалов для колб: кварцевого стекла, нержавеющей и оцинкованной стали. По виду материала кожуха погружные нагреватели делятся на типы:

• GGK — с корпусом из кварцевого стекла, применяются для ванн с рабочими растворами, включающими неорганические и органические кислоты (кроме плавиковой и ее солей, алкаических растворов);
• GGS/GGSM — с кожухом из нержавеющей стали (марок 1H18N9 и H17N13M2T соответственно), используются для работы с обезжиривающими, некоторыми кислотными, полоскающими растворами с примесями алкалиев, недопустима работа этих устройств с жидкими средами, включающими щелочи KOH и NaOH;
• PGW — с корпусом из оцинкованной стали, применяются для прогрева неагрессивных технологических растворов.

Для обеспечения необходимых параметров технологического процесса нагреватели погружного типа с колбовым кожухом могут питаться от сети напряжением 230 или 400 В, выпускаются в различных типоразмерах (длина от 390 мм до 2490 мм) и имеют мощность в диапазоне 800 Вт — 6 кВт.

В ассортименте нашей компании всегда в наличии на складе имеются погружные нагреватели для гальваники GGK, GGS, GGSM, PGW в колбах из кварцевого стекла и нержавеющей стали. Ознакомиться с ассортиментом: ТЭНы для гальваники.

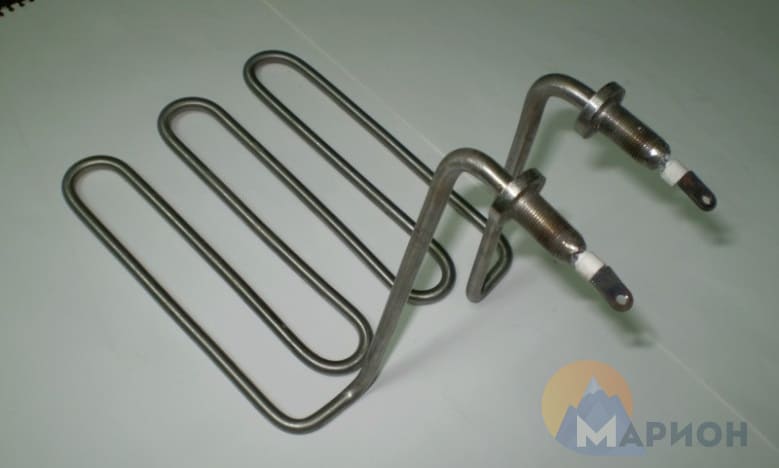

Также мы можем изготовить трубчатые тэны для гальванических ванн, размещаемые вдоль стен и дна ванны с максимальным расположением греющей части по дну.

Примеры изделий вы можете посмотреть на сайте или обратиться за консультацией к нашим техническим специалистам.
